電廠凝汽器冷凝器膠球清洗裝置中海綿橡膠球使用的重要意義？

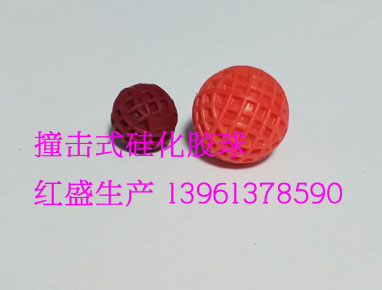

         電站冷端設備對機組的高效經濟運行有重要影響。凝汽器長期運行后，其冷卻管內壁會形成污垢，嚴重時會堵塞管道，致使汽水換熱效果變差，影響機組熱經濟性。目前，電站凝汽器普遍采用冷凝器膠球清洗裝置配件海綿橡膠球來清潔冷卻管。但由于凝汽器入口水室結構原因，在入口水室內會形成渦流區域，海綿橡膠球?qū)⒃谠搮^(qū)域集聚打旋，這將導致膠球分布不均勻，管道清洗不徹底，嚴重時可能會影響凝汽器真空度，進而影響整個機組的熱經濟性。對該部分進行優化改造，對于提高機組的熱經濟性有重要意義。
膠球清洗系統改造方案

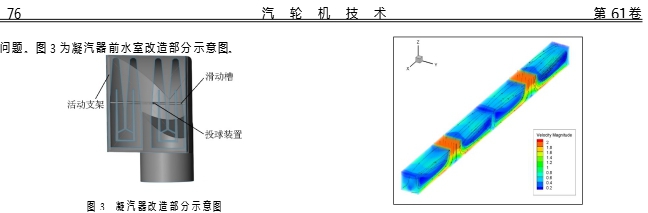

         在傳統冷凝器膠球清洗裝置的基礎上，在凝汽器前水室孔板處加裝凝汽器投球裝置，設置投球管道連接至投球裝置，使得投球系統和循環水系統分離開，在凝汽器前水室孔板加裝絲杠架，利用外部電機驅動絲杠轉動，帶動滑動槽和投球裝置在內部孔板往復移動，將膠球地射入凝汽器冷卻管中，避免了膠球在入口水室內的積聚造成收球率不高。
冷凝器膠球清洗裝置膠球在流場中的軌跡

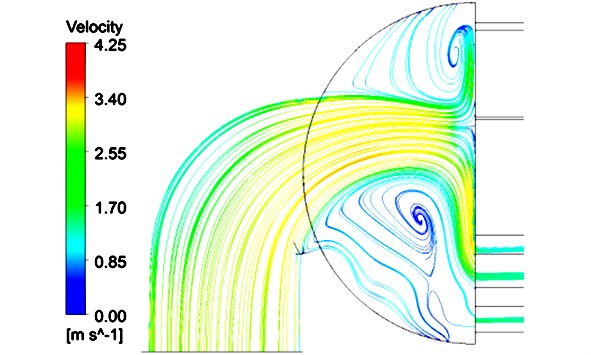

         在傳統凝汽器水室內部產生了大量旋渦，這些旋渦主要分布在進口水室的上部和下部，這些旋渦區域速度很低，不利于膠球進入凝汽器冷卻管。目前電廠所使用膠球的濕態密度跟冷卻水基本一致，因此，在實際運行中，膠球會跟隨冷卻水在水室的上部和下部旋轉、停留，導致膠球不能夠及時進入到冷卻管道，甚至聚集在水室內部，進一步導致傳統凝汽器膠球清洗裝置系統的清洗效果下降。
         為了避免膠球在進口水室中積聚，降低清洗效果，在凝汽器進水孔板加裝投球裝置，使得凝汽器冷卻水循環系統和凝汽器膠球清洗系統分離開。為了選取合適的投球裝置，采用不同形狀的投球裝置進行數值模擬，共有A、B、C3種投球裝置，其外形特點各異。對于這3種投球裝置，由于出口面積不同，為了達到將膠球打入冷卻管的目的，選取不同的流速以適應泵的流量參數。投球裝置模型圖，當投球裝置的入口設置在垂直于孔板方向時，在入口處流體流動速度較快，膠球能平穩快速地通過投球裝置進入到凝汽器管組中，但其余部分成渦嚴重，將導致膠球在此處聚集打旋。
         由此可見，將膠球垂直于導流通道對海綿橡膠球通過投球裝置有一定作用，但由于在入口處通流面積突然擴大，在管道內流動的湍流度增加，海綿橡膠球?qū)⒃黾釉谄鋬?nèi)集聚的可能。投球裝置裝球室ZUI中心的導流通道速度較高，但周圍6個導流通道速度較低，這可能會導致在膠球出口處形成橫向流動，阻礙膠球快速通過投球裝置。
